فهم مركم خط شفط غاز التبريد: الوظيفة، والتحجيم، والتركيب، والمشكلات الشائعة

ما هو مجمع خط الشفط ووظيفته الأساسية

تعريف والغرض من تراكم خط الشفط

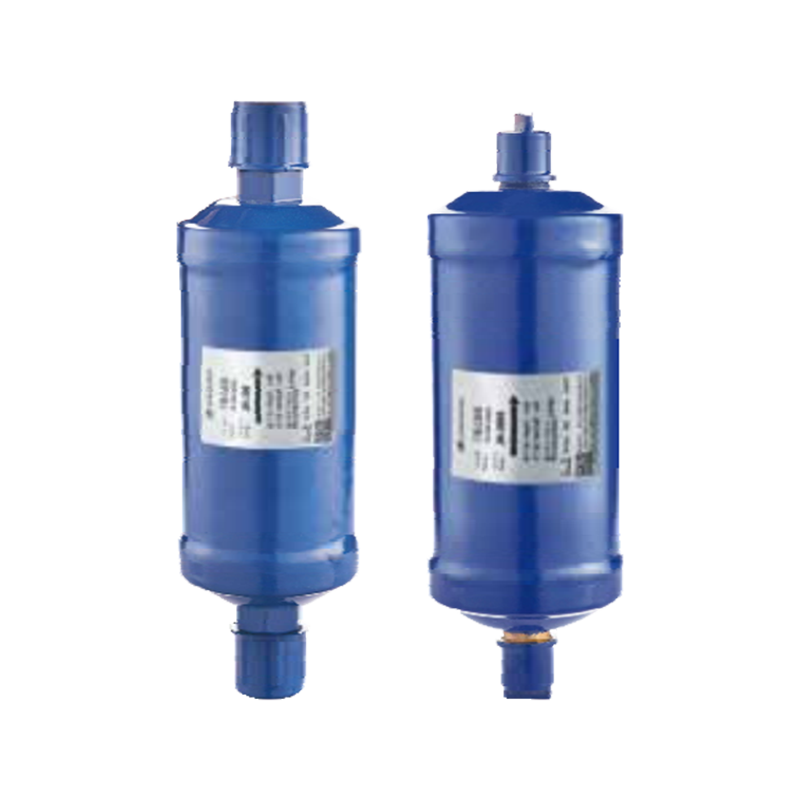

ال تراكم خط شفط المبردات يعد مكونًا حيويًا في العديد من أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والتبريد المصممة لحماية الضاغط من التلف المحتمل الناتج عن عودة سائل التبريد عبر خط الشفط. ويتمثل دوره الأساسي في العمل كمخزن عازل أو خزان: عندما يترك المبرد (أي بخار أي سائل متبقي) المبخر، فإنه يدخل المجمع قبل الوصول إلى الضاغط. داخل المركم، يستقر أي سائل تبريد - والذي يمكن أن يكون خطيرًا إذا تم سحبه مباشرة إلى الضاغط - في القاع، بينما يرتفع البخار ويستمر في التقدم. وهذا يضمن وصول البخار فقط إلى الضاغط، مما يمنع ما يسمى عادة "تباطؤ السائل"، والذي يمكن أن يؤدي إلى تلف مكونات الضاغط بشدة. :

• يفصل سائل التبريد عن البخار قبل سحب الضاغط. :
• يعمل كمخزن مؤقت لسائل التبريد الزائد والزيت الذي يتراكم أثناء الدورات. :
• يقيس عودة السائل والزيت مرة أخرى إلى الضاغط بمعدل يمكن التحكم فيه، مما يؤدي إلى تجنب التدفق المفاجئ للسائل. :

لماذا هو أمر بالغ الأهمية في أنظمة التبريد / التدفئة والتهوية وتكييف الهواء

في العديد من أنظمة التدفئة والتهوية وتكييف الهواء - خاصة في المضخات الحرارية، أو التبريد التجاري، أو أنظمة الخطوط الطويلة - قد تؤدي الظروف إلى تبخر غير كامل لغاز التبريد قبل أن يعود إلى خط الشفط (على سبيل المثال، أثناء دورات إزالة الجليد، أو درجات الحرارة المحيطة المنخفضة، أو التغيرات السريعة في الحمل). بدون تراكم خط الشفط، يمكن لسائل التبريد هذا أن يدخل مباشرة إلى الضاغط، مما يؤدي إلى تباطؤ السائل، أو فقدان تزييت الزيت، أو غسل المحمل، أو فشل الضاغط المفاجئ. يعمل مركم خط الشفط ذو الحجم المناسب والمركب على تحسين موثوقية النظام بشكل كبير، وإطالة عمر الضاغط، والحفاظ على كفاءة النظام. :

• يحمي الضواغط من تباطؤ السائل وتخفيف الزيت. :
• يسمح بالتشغيل الآمن في الأحمال المتغيرة، أو دورات إزالة الجليد، أو أنظمة أنابيب التبريد ذات الخطوط الطويلة. :
• يساعد في الحفاظ على دوران الزيت المستقر وتدفق سائل التبريد في ظل ظروف النظام المتقلبة. :

كيفية تحديد حجم تراكم خط الشفط لنظام التدفئة والتهوية وتكييف الهواء أو نظام التبريد

العوامل الرئيسية التي تحدد حجم المجمع

إن تحديد حجم مركم خط الشفط ليس أمرًا اعتباطيًا - يجب أن يأخذ الحجم الصحيح والتصميم الداخلي في الاعتبار الحد الأقصى لكمية سائل التبريد التي يمكن أن تتدفق مجددًا في أسوأ الظروف، بالإضافة إلى ضمان عودة الزيت بشكل مناسب. تشمل العوامل المهمة إجمالي شحن غاز التبريد للنظام، وطول خطوط الشفط وقطرها، ونوع الضاغط، وعودة غاز التبريد المتوقعة في أسوأ الحالات (على سبيل المثال، بعد إزالة الصقيع، والتغيرات السريعة في الحمل)، وما إذا كان النظام يستخدم ميزات مثل تجاوز الغاز الساخن أو مراحل السعة المتعددة. :

• إجمالي شحنة سائل التبريد في النظام.
• الحد الأقصى المتوقع لتدفق السائل (على سبيل المثال أثناء إزالة الجليد أو الظروف المحيطة المنخفضة).
• طول وتخطيط أنابيب الشفط (الخطوط الطويلة قد تتطلب سعة مركم أكبر).
• نوع الضاغط وحساسيته لمشاكل تباطؤ السائل أو عودة الزيت.
• أوضاع التشغيل (على سبيل المثال، تبديل المضخة الحرارية، وتجاوز الغاز الساخن) التي قد تؤدي إلى زيادة حادة في مادة التبريد.

إرشادات الحجم وأفضل الممارسات

كقاعدة عامة، توصي العديد من إرشادات التصميم باختيار مركم خط الشفط القادر على الاحتفاظ بجزء كبير - غالبًا ما يكون جزءًا كبيرًا - من إجمالي شحنة مبرد النظام في أسوأ الظروف. بالنسبة للأنظمة التي تستخدم صمامات التمدد الحراري (TXV)، قد يصل هذا إلى حوالي 50% من شحن الدائرة؛ بالنسبة للأنظمة ذات الفتحات الثابتة أو مجموعات الخطوط الكبيرة، يمكن أن تقترب السعة المطلوبة من 100% من شحن الدائرة. : بالإضافة إلى ذلك، يجب أن يتضمن المركم أنبوبًا داخليًا على شكل حرف U (وفتحة/شاشة) لضمان فصل البخار عن السائل بشكل سليم والتحكم في عودة السائل والزيت عند تشغيل الضاغط. :

• اختر حجم المركم بناءً على أسوأ حالة لعودة السائل (على سبيل المثال، 50-100% من شحن غاز التبريد اعتمادًا على تصميم النظام).
• تأكد من أن التصميم الداخلي يشتمل على أنبوب على شكل حرف U مزود بفتحة وحاجز لقياس مناسب وحماية من الحطام.
• تأكد من التوافق مع نوع سائل التبريد والزيت المرتبط به (تصنيفات المواد والضغط).
• ضع في الاعتبار تخطيط خط الشفط - قد تتطلب أنابيب الشفط الأطول أو الأكثر تعقيدًا مراكم أكبر أو ذات تصنيف خاص.
• كلما أمكن، راجع الإرشادات الهندسية أو جداول التحجيم القياسية الصناعية للتأكد من دقتها.

تراكم خط الشفط مقابل مستقبل الخط السائل - الاختلافات الرئيسية

الاختلافات الوظيفية

على الرغم من استخدام كل من المركم وجهاز الاستقبال في أنظمة التبريد، إلا أنهما يخدمان أغراضًا مختلفة ويتم تركيبهما في مواقع مختلفة. أ تراكم خط الشفط يقع في خط الشفط (البخار) بين المبخر والضاغط؛ فهو يلتقط السائل الزائد أو الزيت العائد من خلال الشفط ويضمن دخول البخار فقط إلى الضاغط. على النقيض من ذلك، يتم تثبيت جهاز استقبال خط السائل (أو ببساطة "جهاز الاستقبال") على خط السائل (الضغط العالي) بعد المكثف وقبل جهاز التوسيع. يتمثل دوره في تخزين سائل التبريد الزائد، واستيعاب تقلبات الشحن، وضمان إمداد سائل ثابت ومبرد إلى صمام التمدد - وليس حماية الضاغط من عودة السائل. باختصار: المركم = حماية جانب الشفط؛ جهاز الاستقبال = تخزين الخط السائل وتنظيم العرض.

• المركم: يوضع على جانب الشفط (الضغط المنخفض)؛ يمنع تباطؤ السائل.
• جهاز الاستقبال: يوضع على جانب السائل (الضغط العالي)؛ يخزن المبرد، ويضمن إمدادًا ثابتًا.
• يعالج المجمع البخار السائل المحتمل العائد من المبخر؛ يتعامل المتلقي مع السائل بعد التكثيف.

متى تستخدم أي مكون

ال decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.

• استخدم المركم عندما يكون ارتجاع السائل من جانب الشفط أو حماية الضاغط أمرًا مثيرًا للقلق.
• استخدم جهاز الاستقبال عند الحاجة إلى تقلب الشحن أو اتساق إمداد السائل بجهاز التوسيع.
• قد تستفيد الأنظمة الكبيرة أو المعقدة (الأنابيب الطويلة، والأوضاع المتعددة) من كلا المكونين لتحقيق الموثوقية المثلى.

أفضل الممارسات لتركيب مركم خط الشفط

التنسيب الصحيح في النظام

ال ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :

• قم بالتركيب على خط الشفط، بين المبخر والضاغط.
• ويفضل أن يكون قريبًا من منفذ الشفط للضاغط للحصول على أفضل حماية.
• تأكد من الاتجاه الرأسي (إذا كان ذلك مطلوبًا حسب التصميم) والدعم المناسب لمنع الاهتزاز أو الضغط.

اعتبارات التركيب والتوجيه والأنابيب

لا يقتصر التثبيت على وضع المركم فحسب، بل يعد التركيب الصحيح والتوجيه وتوجيه الأنابيب أمرًا بالغ الأهمية. يجب دعم المركم بشكل آمن لتجنب إجهاد الاهتزاز، ويجب ترتيب الأنابيب لمنع تجمع الزيت أو احتجاز غاز التبريد. يجب أن يكون أنبوب U الداخلي (أو أنبوب J) موجهًا بشكل صحيح بحيث يكون مخرج البخار بالقرب من الأعلى وفتحة عودة السائل/الزيت بالقرب من الأسفل. بالإضافة إلى ذلك، يجب منع تدفق اللحام والحطام من الدخول إلى المجمع أثناء التثبيت - غالبًا ما يتم استخدام شاشة أو مصفاة على الفتحة الداخلية لهذا الغرض. يمكن أن يؤدي الفشل في معالجة هذه الاعتبارات إلى تقييد عودة الزيت أو توصيله أو حتى فشل المكونات. :

• تأكد من الاتجاه الرأسي والتركيب الآمن لتقليل الاهتزاز.
• استخدم الدعامات المناسبة وتجنب الضغط على خطوط التبريد.
• تأكد من اتجاه الأنبوب الداخلي على شكل حرف U (أنبوب J): مدخل البخار في الأعلى، وفتحة عودة السائل/الزيت في الأسفل.
• استخدم الشاشة/المصفاة لمنع دخول الحطام أو جزيئات اللحام إلى فتحة القياس.
• قم بعزل خط الشفط إذا لزم الأمر لمنع التكثيف، ولكن كن حذرًا - قد يؤثر العزل الزائد على التبادل الحراري اللازم للتبخير.

المشاكل الشائعة وكيفية تشخيص المشكلات المتعلقة بمراكم خط الشفط

الأعطال النموذجية (مثل التباطؤ، ومشكلات عودة الزيت، والانسداد)

على الرغم من أن مجمع خط الشفط مصمم لحماية النظام، إلا أنه يمكن أن يصبح في حد ذاته نقطة فشل - خاصة إذا كان حجمه غير صحيح، أو تم تركيبه بشكل سيئ، أو لم تتم صيانته. تشمل المشاكل الشائعة التآكل الداخلي الذي يؤدي إلى حدوث تسربات (خاصة في التركيبات الخارجية)، وانسداد فتحة عودة الزيت (بسبب الحطام أو تدفق اللحام أو الحجم)، والتوجيه غير المناسب الذي يتسبب في تجميع الزيت وضعف العائد، والمراكم الكبيرة أو الصغيرة الحجم مما يؤدي إلى عدم كفاية الحماية أو تدهور الأداء. يمكن أن تؤدي هذه المشكلات إلى تباطؤ الضاغط، أو تجويع الزيت أو تخفيفه، أو التشغيل غير الفعال، أو حتى فشل الضاغط بمرور الوقت. :

• انسداد فتحة إرجاع الزيت/سائل التبريد - يمكن أن يحبس الزيت أو يتسبب في عودة ضعيفة.
• التآكل أو الصدأ يؤدي إلى حدوث تسربات — خاصة في البيئات الخارجية أو غير المحمية.
• التوجيه غير الصحيح أو التثبيت السيئ — مما يؤدي إلى الاهتزاز أو تجمع الزيت أو الانفصال غير المناسب.
• المركم كبير الحجم - قد يزيد من تباطؤ النظام أو يسبب عدم الكفاءة.
• المركم صغير الحجم - غير كافٍ للتعامل مع أسوأ الحالات فيضان السائل، مما يؤدي إلى خطر تلف الضاغط.

نصائح الصيانة لتجنب الأعطال

يمكن للصيانة الوقائية والفحص المنتظم أن يقلل بشكل كبير من مخاطر الأعطال المرتبطة بالمراكم. ويشمل ذلك الفحص البصري الدوري بحثًا عن علامات الصدأ أو التآكل أو الخدوش أو التسريبات؛ التحقق من عدم وجود أنماط صقيع أو صقيع غير عادية قد تشير إلى حدوث فيضانات داخلية أو تبخر غير مناسب؛ التحقق من الحرارة الزائدة وضغوط الشفط للتأكد من التدفق الصحيح لغاز التبريد؛ والتأكد من أن تركيب المجمع وعزله يظلان سليمين ومناسبين. ومن الممارسات الجيدة أيضًا فحص فتحة إرجاع الزيت والشاشة الداخلية، خاصة بعد أي أعمال توصيل أو لحام بالنحاس، للتأكد من عدم دخول أي لحام أو حطام. :

• افحص غلاف المجمع ووصلاته بحثًا عن الصدأ أو التآكل أو التسريبات.
• راقب ضغوط الشفط والسخونة الزائدة للكشف عن علامات عودة السائل أو التبخر غير المناسب.
• بعد أي عمل في الأنابيب، تأكد من عدم وجود أي حطام أو تدفق لحام داخل المركم.
• تأكد من بقاء فتحة عودة الزيت والشاشة الداخلية نظيفة وغير مسدودة.
• تحقق من دعامات التثبيت والعزل سنويًا، خاصة بالنسبة للوحدات الخارجية.

الأسئلة الشائعة

ماذا يحدث إذا لم أستخدم مركم خط الشفط في نظام التدفئة والتهوية وتكييف الهواء (HVAC) ذو الخط الطويل؟

إذا قمت بحذف مركم خط الشفط في نظام يحتوي على أنابيب شفط طويلة، أو أحمال متغيرة، أو ارتداد محتمل لغاز التبريد، فإنك تتعرض لخطر كبير لدخول سائل التبريد إلى الضاغط - خاصة أثناء دورات إزالة الجليد، أو إيقاف تشغيل/بدء تشغيل النظام، أو عندما يحدث انتقال غاز التبريد بسبب تغيرات درجة الحرارة. يمكن أن يتسبب هذا التباطؤ السائل في تلف الضاغط، أو فقدان تزييت الزيت، أو فشل المحمل، أو الانهيار الكامل للضاغط. حتى إذا كان النظام يستخدم جهاز استقبال خط سائل تبريد فرعي، فإن ذلك لا يحمي من عودة السائل من جانب الشفط. غالبًا ما يكون استخدام مركم خط الشفط ذو الحجم المناسب هو الضمانة الفعالة الوحيدة في مثل هذه الظروف.

هل يمكن أن يصبح تراكم خط الشفط مسدودًا أو مسدودًا بمرور الوقت؟ ما هي العلامات؟

نعم - مع مرور الوقت، يمكن أن تصبح فتحة عودة الزيت (أو منفذ القياس الداخلي) للمراكم مسدودة بسبب جزيئات اللحام أو الحجم أو الحطام أو الحمأة (خاصة بعد تمديد الأنابيب الميدانية أو ممارسات اللحام السيئة). عندما يحدث ذلك، قد يتم تقييد عودة الزيت، مما يؤدي إلى تجويع الزيت في الضاغط، أو قد يتجمع سائل التبريد/الزيت داخل المجمع. تتضمن علامات هذه المشكلات ضجيجًا غير عادي للضاغط، أو انخفاض التشحيم، أو تقلب ضغوط الشفط، أو تكوين الصقيع أو الجليد على هيكل المجمع، أو ضعف أداء التبريد. يعد الفحص المنتظم والتنظيف والتأكد من وجود شاشة أو مصفاة مناسبة أمرًا ضروريًا لمنع هذه المشكلات.

كيف أختار مركم خط الشفط المناسب لنظام المضخة الحرارية مع دورات إزالة الجليد المتكررة؟

بالنسبة لأنظمة المضخات الحرارية - خاصة تلك التي تحتوي على دورات تذويب متكررة، أو تقلبات في الأحمال، أو خطوط شفط طويلة - فإن اختيار المركم يتضمن النظر في أسوأ حالة لتدفق السائل بالإضافة إلى ضمان قدرة كافية على إرجاع الزيت. قم بتفضيل المركم الذي يمكنه التعامل مع جزء كبير (غالبًا 50-100%) من إجمالي شحن غاز التبريد، مع تصميم داخلي قوي على شكل حرف U، وفتحة محمية بالشاشة، والتوافق مع غاز التبريد والزيت المستخدم. بالإضافة إلى ذلك، تأكد من الوضع المناسب بالقرب من شفط الضاغط، والتركيب الآمن، والتوجيه الصحيح. بالنسبة للأنظمة التي تحتوي على دورات تذويب أو إعادة تسخين الغاز الساخن، يجب أن يكون المركم قادرًا على العمل كغرفة تخزين مؤقتة لغاز التبريد وضمان العودة الخاضعة للرقابة بدلاً من الفيضانات المفاجئة. :
