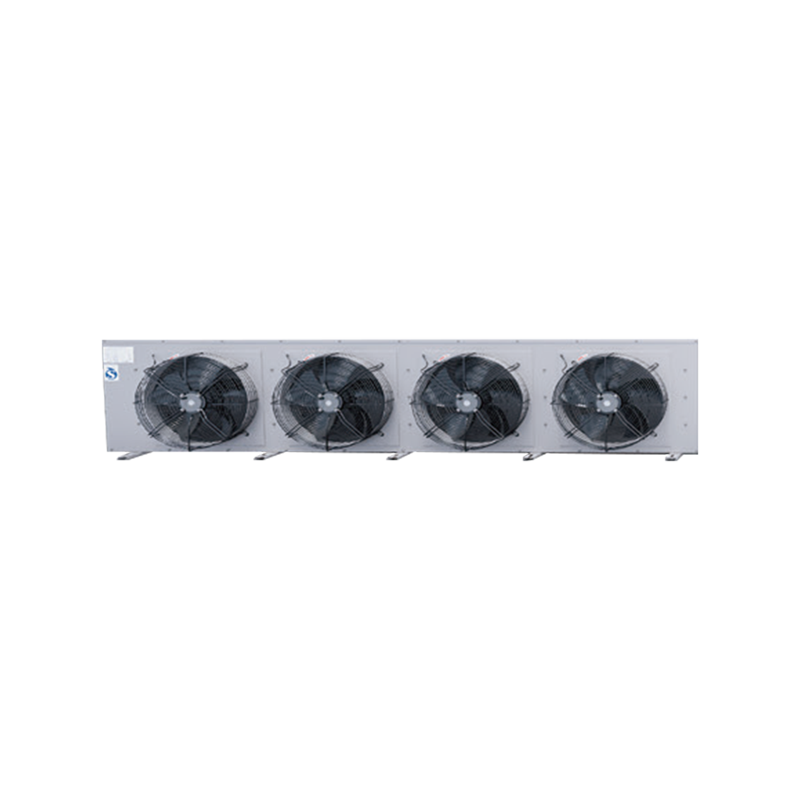

شل: أجزاء الصفائح المعدنية الهيكلية مصنوعة من صفائح فولاذية عالية الجودة، وجميع الأسطح يتم فوسفاتها إلكتروستاتيكيًا ويتم رشها باستخدام معدات الرش الأوتوماتيكية المستوردة، والتي تتميز بمقاومة قوية للتآكل ويمكن أن تتكيف مع بيئات الاستخدام المختلفة.
لضمان جودة سطح جيدة طوال عمر خدمة الوحدة. يمكن تخصيص قذائف الألومنيوم أو الفولاذ المقاوم للصدأ وفقًا لاحتياجات المستخدم.
علبة الماء: مصممة بزاوية مائلة لتسهيل التصريف السلس للمياه المذابة، وتجنب المياه العائمة، ومنع تراكم المياه في صينية المياه.
أنبوب التبادل الحراري: تم اختيار أنبوب نحاسي ملولب داخليًا عالي الأسنان لضمان كفاءة نقل الحرارة العالية.
الزعانف: اعتماد زعانف ألومنيوم محبة للماء بموجة جيبية جديدة، مما يعزز اضطراب الهواء، ويقوي معامل نقل الحرارة، ويحسن أداء نقل الحرارة بشكل كبير؛
مروحة: ضغط ثابت عالي، مروحة تدفق محورية دوارة خارجية عالية الطاقة مخصصة خصيصًا، مناسبة لبيئات الرطوبة العالية، الكفاءة العالية، استهلاك منخفض للطاقة، مقاومة للماء والغبار، مع أداء ممتاز؛ مصنع المروحة
تم اجتيازه سابقًا لاختبارات التوازن الثابتة والديناميكية؛
إزالة الجليد: يتم اختيار أنابيب التسخين الكهربائية لإزالة الجليد المصنوعة من الفولاذ المقاوم للصدأ منخفضة الطاقة وترتيبها بشكل فريد ومعقول، مع سرعة إزالة الجليد السريعة وإزالة الجليد بشكل كامل، مع تجنب فقدان الحرارة.
إطالة عمر خدمة أنابيب التدفئة الكهربائية.
صندوق التوصيل الكهربائي: يتميز صندوق التوصيل بمقاومة درجات الحرارة المنخفضة، وخصائص مقاومة للماء والغبار، ومثبطات اللهب العالية، ويتم تثبيته في المقدمة لسهولة توصيل الأسلاك والصيانة.
تباعد الزعانف: التباعد القياسي هو 4.5 مم، 6 مم، و9 مم؛ تباعد ورقي قابل للتخصيص يبلغ 12 مم و18 مم لتلبية احتياجات المستخدم.
نوع المبرد: يمكن اختيار المبرد R404A، ويمكن تخصيص R507A، وR22، وR134A، وR407C، وR410A وفقًا لمتطلبات المستخدم.
المبخر:
1. إن تصميم حزمة الأنابيب الفريد يأخذ في الاعتبار بشكل كامل القضايا الرئيسية مثل التغيرات في حالة التبريد، ومعدل التدفق، وانخفاض الضغط، وانتظام التوزيع في ظل ظروف التبخر، مما يؤدي إلى أداء أعلى لنقل الحرارة لمبرد سطح المبخر؛
2. تصميم مبادل حراري فعال ومدمج، مع أنابيب تبادل الحرارة الملولبة الداخلية لنقل الحرارة على شكل شوكة؛
3. يتم توسيع أنابيب التبادل الحراري وزعانف الألومنيوم المحبة للماء ميكانيكيًا لربط أنابيب النحاس بإحكام مع صفائح الألومنيوم، من أجل تحقيق كفاءة نقل الحرارة المثلى.
4. تم تحسين فاصل السائل ودائرة التبريد للمبخر لضمان الكفاءة المثلى للتبادل الحراري في بيئات التطبيقات المختلفة.
5. يقع التصميم الفريد لعاكس الرياح أسفل المبادل الحراري لمنع حدوث دوائر قصر لتدفق الهواء.

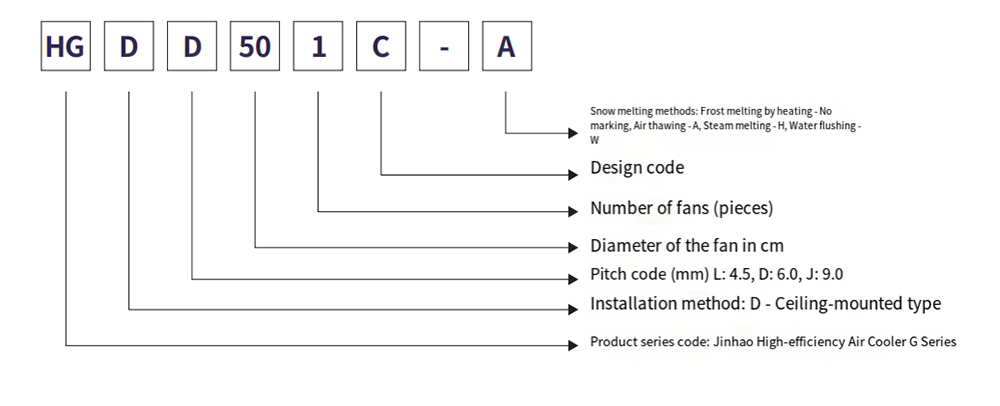

وصف النموذج
جدول المعلمات الفنية (R404أ)
المعلمات التقنية لمبرد الهواء عالي الكفاءة لسقف الصقيع الكهربائي
تباعد الفيلم: 4.5 ملم
| نموذج | قدرة التبريد كيلوواط | حجم الأنبوب | معلمات المروحة | التدفئة الكهربائية ذوبان الثلوج | |||||
| Sج1 | Sج2 | دم² | عدد الشفرات × القطر | القوة دبليو | حجم الهواء م³/ساعة | النطاق م | فرع الملف كيلوواط* | وعاء الماء كيلوواط*فرع | |
| HزDل 501ج | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGDل501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| اتش جي دي ال 501 إي | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDل601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| اتش جي دي ال 502 د | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602ف | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603ف | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633ف | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
جدول المعلمات الفنية (R404أ)
المعلمات التقنية لمبرد الهواء عالي الكفاءة لسقف الصقيع الكهربائي
تباعد الفيلم: 6.0 ملم
| نموذج | قدرة التبريد كيلوواط | حجم الأنبوب | معلمات المروحة | التدفئة الكهربائية ذوبان الثلوج | ||||||
| Sج1 | Sج2 | SC3 | دم² | عدد الشفرات × القطر | القوة دبليو | حجم الهواء م³/ساعة | النطاق م | فرع الملف كيلوواط* | علبة المياه كيلوواط*فرع | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
جدول المعلمات الفنية (R404أ)
المعلمات التقنية لمبرد الهواء عالي الكفاءة لسقف الصقيع الكهربائي
تباعد الفيلم: 9.0 ملم
| نموذج | قدرة التبريد كيلوواط | حجم الأنبوب | معلمات المروحة | التدفئة الكهربائية ذوبان الثلوج | ||||||
| SC3 | SC4 | SC5 | دم² | عدد الشفرات × القطر | القوة دبليو | حجم الهواء م³/ساعة | النطاق م | فرع الملف كيلوواط* | علبة المياه كيلوواط*فرع | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

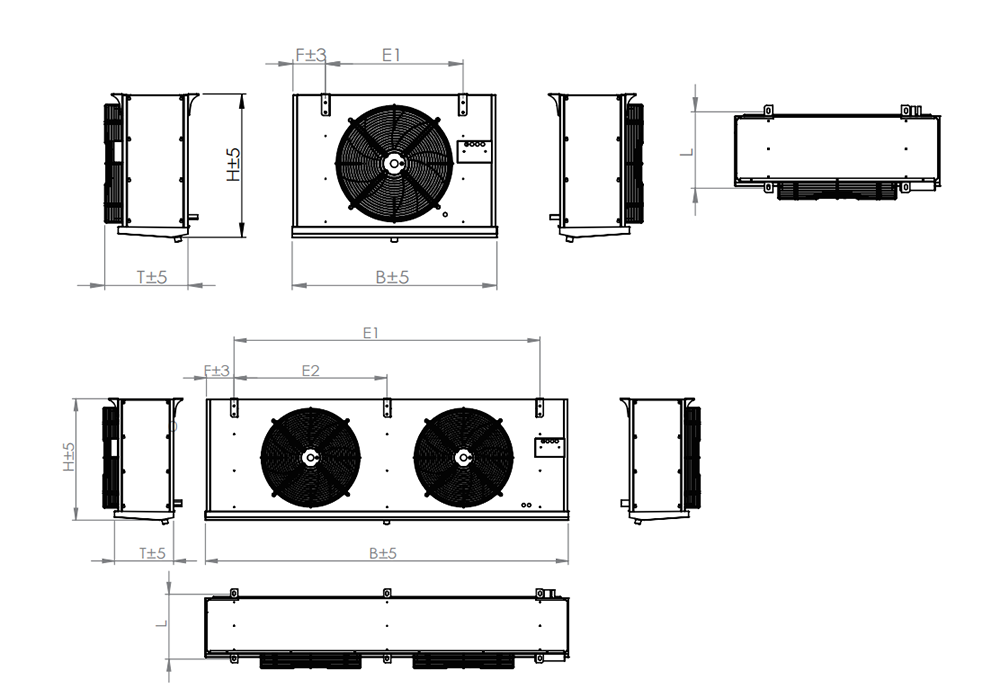

أبعاد المظهر والتركيب
أبعاد المظهر والتركيب of a high-efficiency electric frost ceiling air cooler
تباعد الفيلم: 4.5 ملم
| نموذج | مواصفات الواجهة (مم) | الأبعاد ب*T*H | أبعاد التثبيت | الوزن | ترميز الخريطة التفصيلية | |||||
| مدخل/أنبوب العودة | الصرف/(بوصة) | الطول × العرض × الارتفاع (مم) | L | ه1 | ه2 | ه3 | F | التاريخ الطبي | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| HGDل501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | أ |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | أ |
| HGDل601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | أ |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | ب |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| HGDL602ف | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| HGDL603ف | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633ف | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
أبعاد المظهر والتركيب
أبعاد المظهر والتركيب of a high-efficiency electric frost ceiling air cooler
تباعد الفيلم: 6.0 ملم
| نموذج | مواصفات الواجهة (مم) | الأبعاد ب*T*H | أبعاد التثبيت | الوزن | ترميز الخريطة التفصيلية | |||||
| مدخل/أنبوب العودة | الصرف/(بوصة) | الطول × العرض × الارتفاع (مم) | L | ه1 | ه2 | ه3 | F | التاريخ الطبي | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | أ |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | ب |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
أبعاد المظهر والتركيب
أبعاد المظهر والتركيب of a high-efficiency electric frost ceiling air cooler
تباعد الفيلم: 9.0 ملم
| نموذج | مواصفات الواجهة (مم) | الأبعاد ب*T*H | أبعاد التثبيت | الوزن | ترميز الخريطة التفصيلية | |||||
| مدخل/أنبوب العودة | الصرف/(بوصة) | الطول × العرض × الارتفاع (مم) | L | ه1 | ه2 | ه3 | F | التاريخ الطبي | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | أ |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | ب |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
ملاحظة 1: معايير التصميم:
| ظروف نقل الحرارة القياسية | درجة حرارة الهواء الداخل | درجة حرارة التبخر | درجة الحرارة النسبية | درجة الحرارة النسبية | سخونة شديدة |
| Sج1 | 10 درجة مئوية | 0 درجة مئوية | 85% | 1.35 | 6.5 ك |
| Sج2 | 0 درجة مئوية | -8 درجة مئوية | 85% | 1.15 | 5.2 ألف |
| SC3 | -18 درجة مئوية | -25 درجة مئوية | 95% | 1.05 | 4.6 ك |
| SC4 | -25 درجة مئوية | -31 درجة مئوية | 95% | 1.01 | 3.9 ألف |
| SC5 | -34 درجة مئوية | -40 درجة مئوية | 95% | 1.01 | 3.9 ألف |
الملاحظة 2: عامل التحويل لغاز التبريد
| المبردات | ظروف التشغيل | R22 | R404A | R507 | R134a |
| عامل التصحيح | Sج1 | 0.95 | 1 | 1 | 0.93 |
| عامل التصحيح | Sج2 | 0.95 | 1 | 1 | 0.91 |
| عامل التصحيح | SC3 | 0.95 | 1 | 1 | 0.85 |
