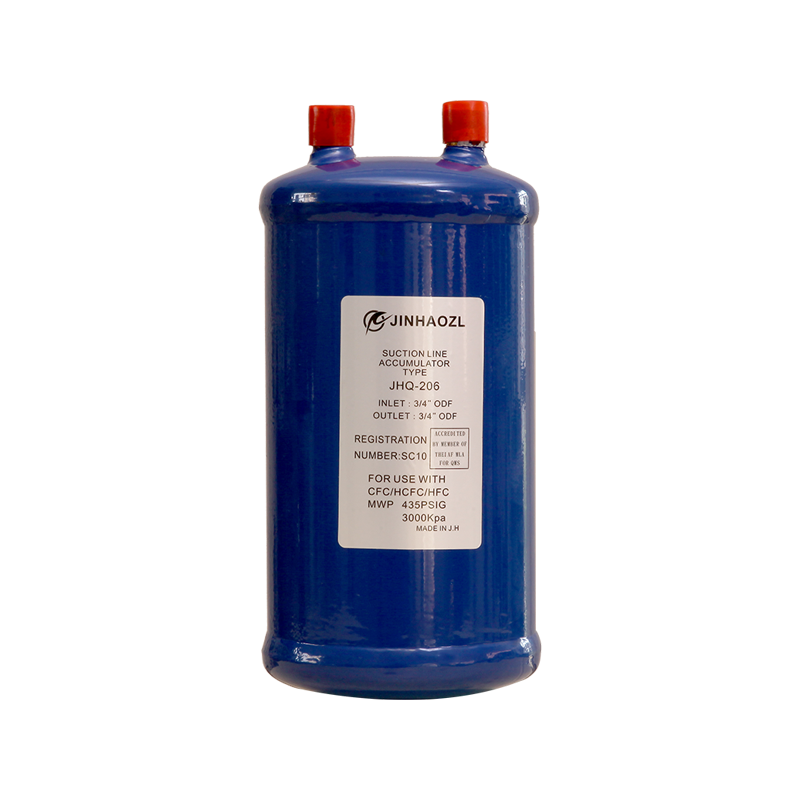

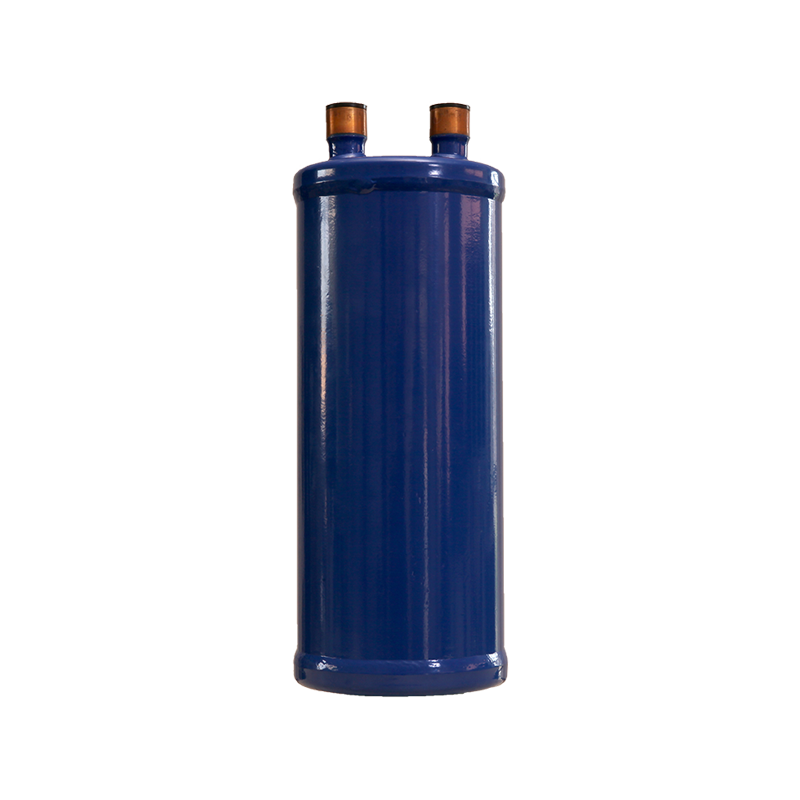

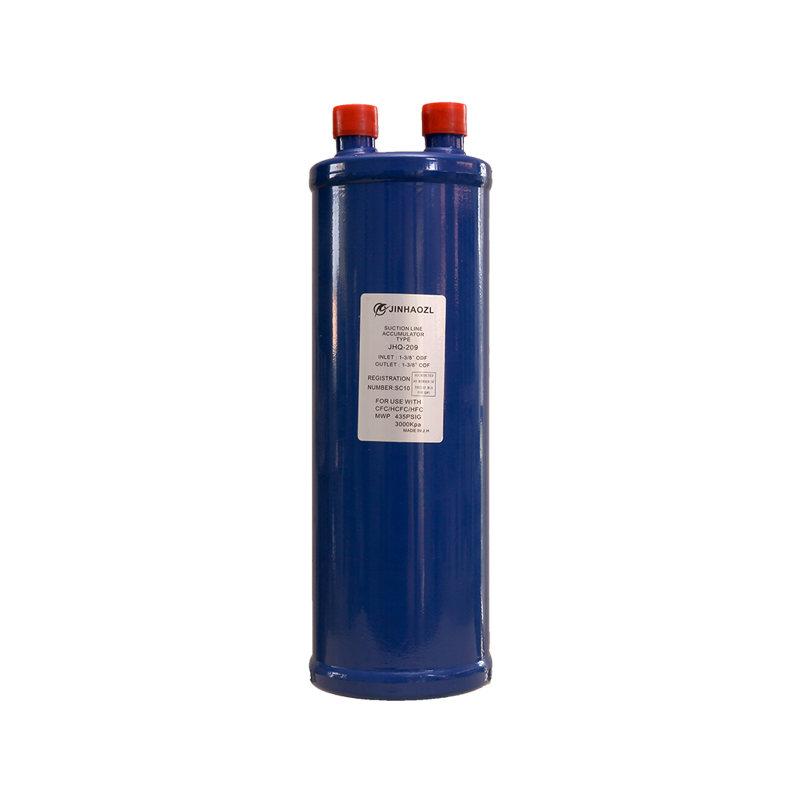

يستخدم مركم خط الشفط تصميم أنبوب على شكل حرف U لمنع سائل التبريد من التناثر، ومن الأفضل تجميع الزيت في الأسفل. من الأفضل التثبيت بالقرب من الضاغط.
اتصال النحاس الصلب
يضمن تصميم الأنبوب على شكل "U" أقصى تدفق لسائل التبريد والحد الأدنى من احتجاز الزيت.
الفلتر والثقب الصغير في الأنبوب "U" مخصص لمنع المواد الغريبة
يمكن لتصميم الأنبوب على شكل "U" إيقاف دخول غاز التبريد إلى الضاغط
طلاء مسحوق مقاوم للتآكل لمنع الصدأ
البيانات الفنية
المبردات: مركبات الكربون الكلورية فلورية، مركبات الكربون الهيدروكلورية فلورية، مركبات الكربون الهيدروفلورية
الحد الأقصى لضغط العمل: 28 بار
درجة الحرارة: -50120 درجة مئوية
| الوضع | حجم الاتصال (بوصة) | Φد (مم) | ح (مم) | ب (مم) | ه (مم) | ج (مم) | الحجم (لتر) |
| جهق-204 | 1/2" | Φ102 | 210 | 50 | - | - | 1.4 |
| جهق-205 | 5/8" | Φ102 | 250 | 50 | - | - | 1.6 |
| جهق-206 | 3/4" | Φ140 | 267 | 70 | - | - | 3.4 |
| جهق-207 | 7/8" | Φ140 | 330 | 70 | - | - | 4.2 |
| جهق-208 | 1-1/8" | Φ159 | 393 | 80 | - | - | 6.5 |
| جهق-209 | 1-3/8" | Φ159 | 470 | 80 | - | - | 8 |
| جهق-210 | 1-5/8" | Φ159 | 530 | 80 | - | - | 9.3 |
| جهق-2117 | 2-1/8" | Φ219 | 400 | 108 | - | - | 15 |
| جهق-4117 | 2-1/8" | Φ273 | 530 | 127 | 230 | 230 | 30 |
| جهق-3521 | 2-5/8" | Φ273 | 640 | 127 | 230 | 230 | 35 |
| جهق-5624 | 3" | Φ325 | 650 | 180 | 270 | 270 | 50 |
| جهق-5625 | 3-1/8" | Φ325 | 650 | 170 | 270 | 270 | 50 |
| جهق-7034 | 3-5/8" | Φ425 | 650 | 220 | 380 | 380 | 60 |
